Макет Морской Геологоразведки

В самом сердце Мурманска, за дверьми головного офиса, расположен корпоративный музей АО «Морская Арктическая Геологоразведочная Экспедиция». Он открылся в начале 2025 г. полностью обновленный после масштабной реновации.

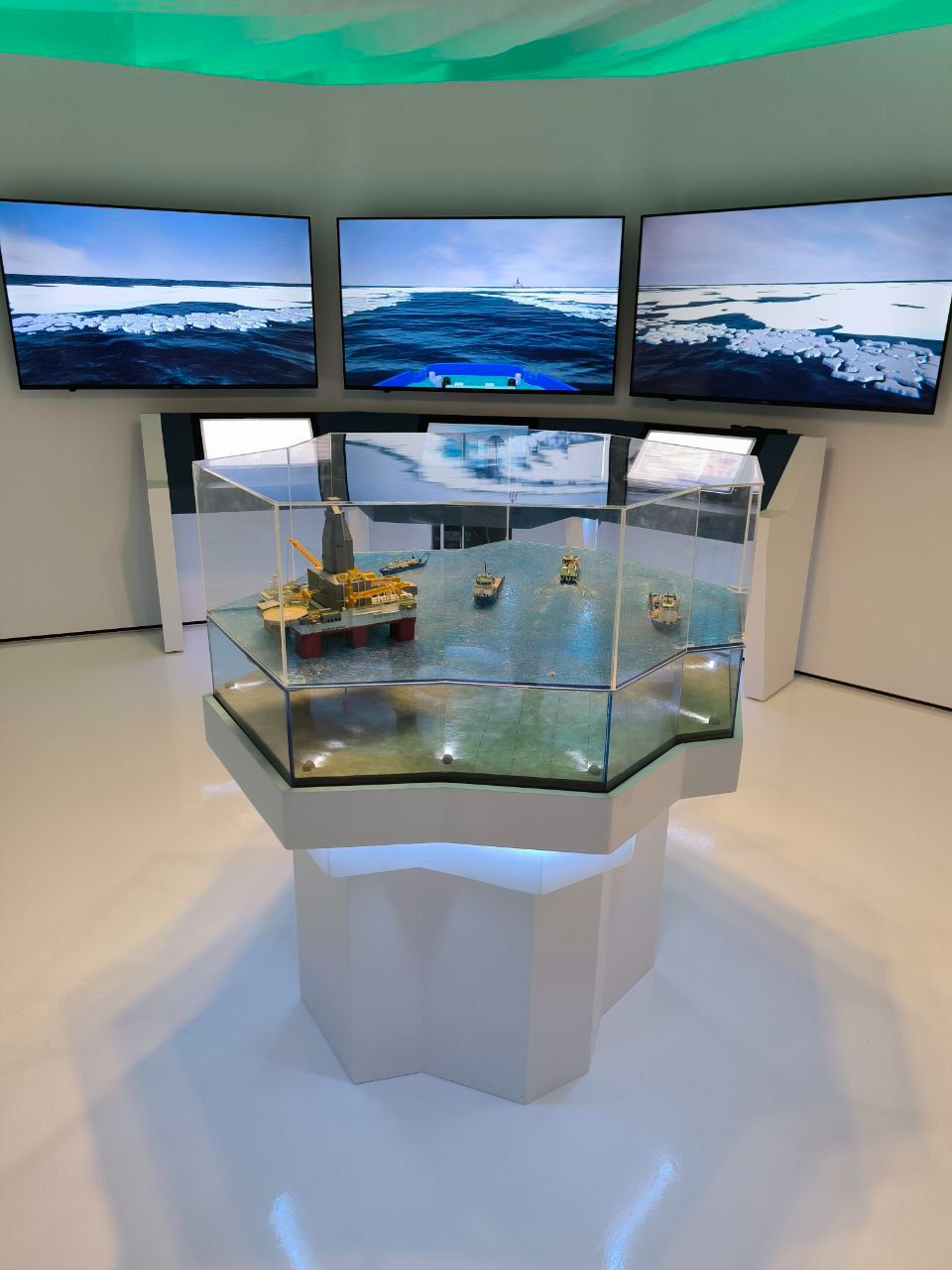

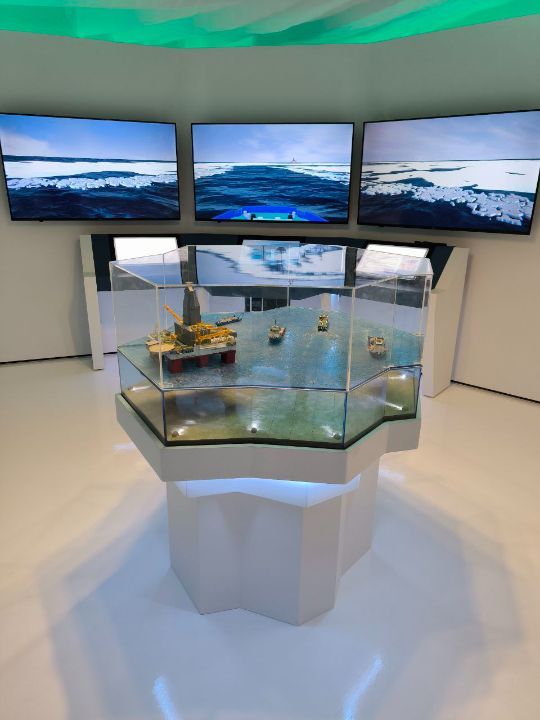

Центральный элемент экспозиции — интерактивный макет, показывающий все разнообразие морских услуг МАГЭ. Также здесь представлена информация о наших экспедициях в высокие широты и карта выполненных работ. В специальной зоне каждый может попробовать себя в роли капитана и управлять судном во время имитации рабочей операции.

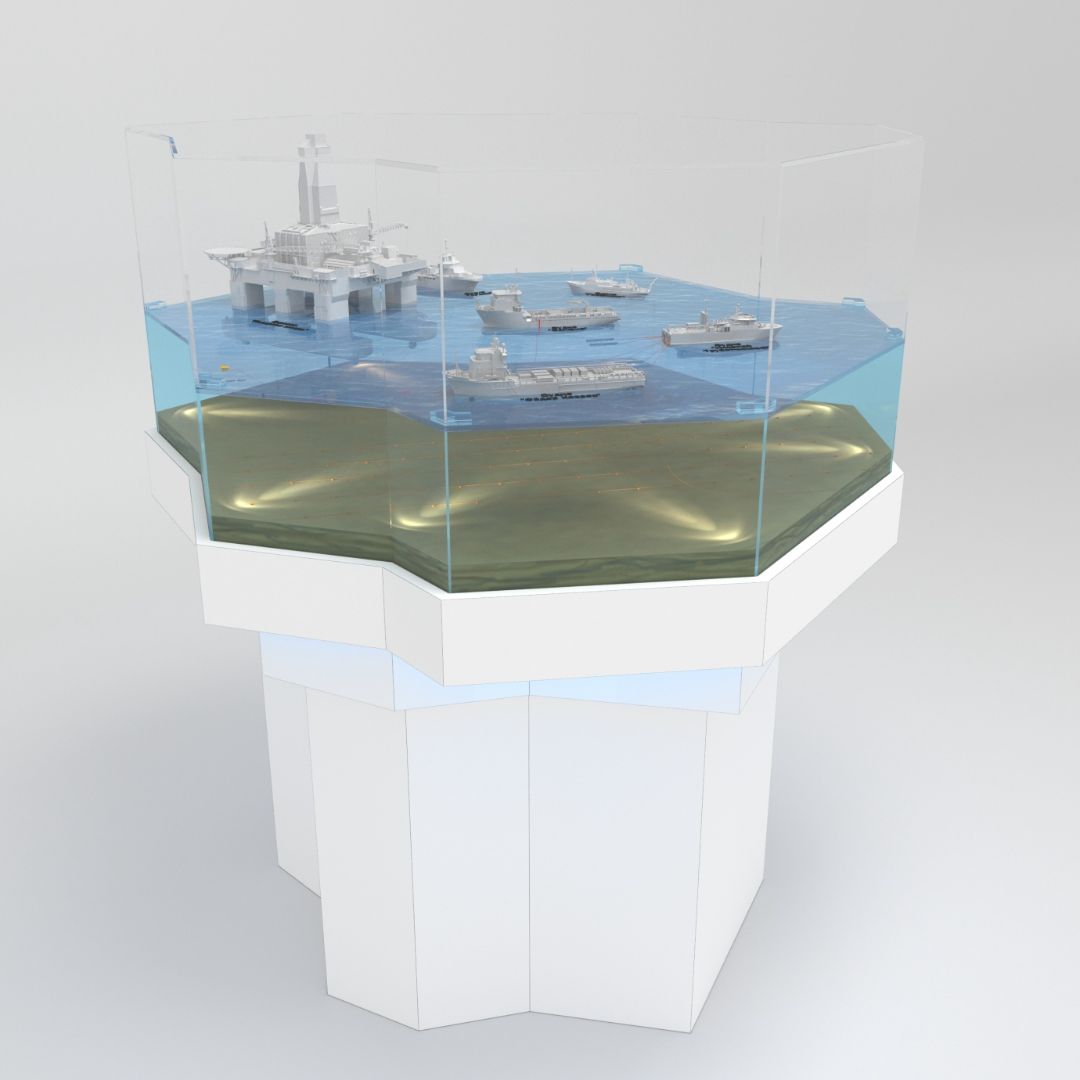

Материал изготовления подосновы/подиума: МДФ, окраска «под пластик», цвет согласовывается в процессе разработки проекта.

Защитный колпак/ограждение: светопрозрачные борта из оргстекла.
Информационная табличка: наличие, текстовые материалы согласовываются с Заказчиком в процессе разработки проекта.
Условия эксплуатации: Закрытые отапливаемые помещения.

Создание экспозиции под ключ

Год создания
2024

Площадь
62 кв.м

Срок изготовления
4 месяца

Местоположение
г. Мурманск

Корпоративный музей

Основная цель центрального макета – показать все виды морских услуг, предоставляемых АО «МАГЭ».

Макет условно разделен на 4 сектора. При движении по часовой стрелке вокруг макета можно наблюдать все основные этапы геологоразведки морского месторождения:
– сектор 1 (региональные сейсморазведочные работы МОГТ 2D совместно с площадными сейсморазведочными работами МОГТ 4D/4C);
– сектор 2 (морские инженерные изыскания в составе донного пробоотбора на площадке под постановку буровой установки);
– сектор 3 (разведочное бурение с буровой установки, включая услуги интегрированного сервиса судна обеспечения);
– сектор 4 (морские инженерные изыскания по обследованию устьев скважин и морского трубопровода с помощью ТНПА).

Объекты, изображаемые в макете:

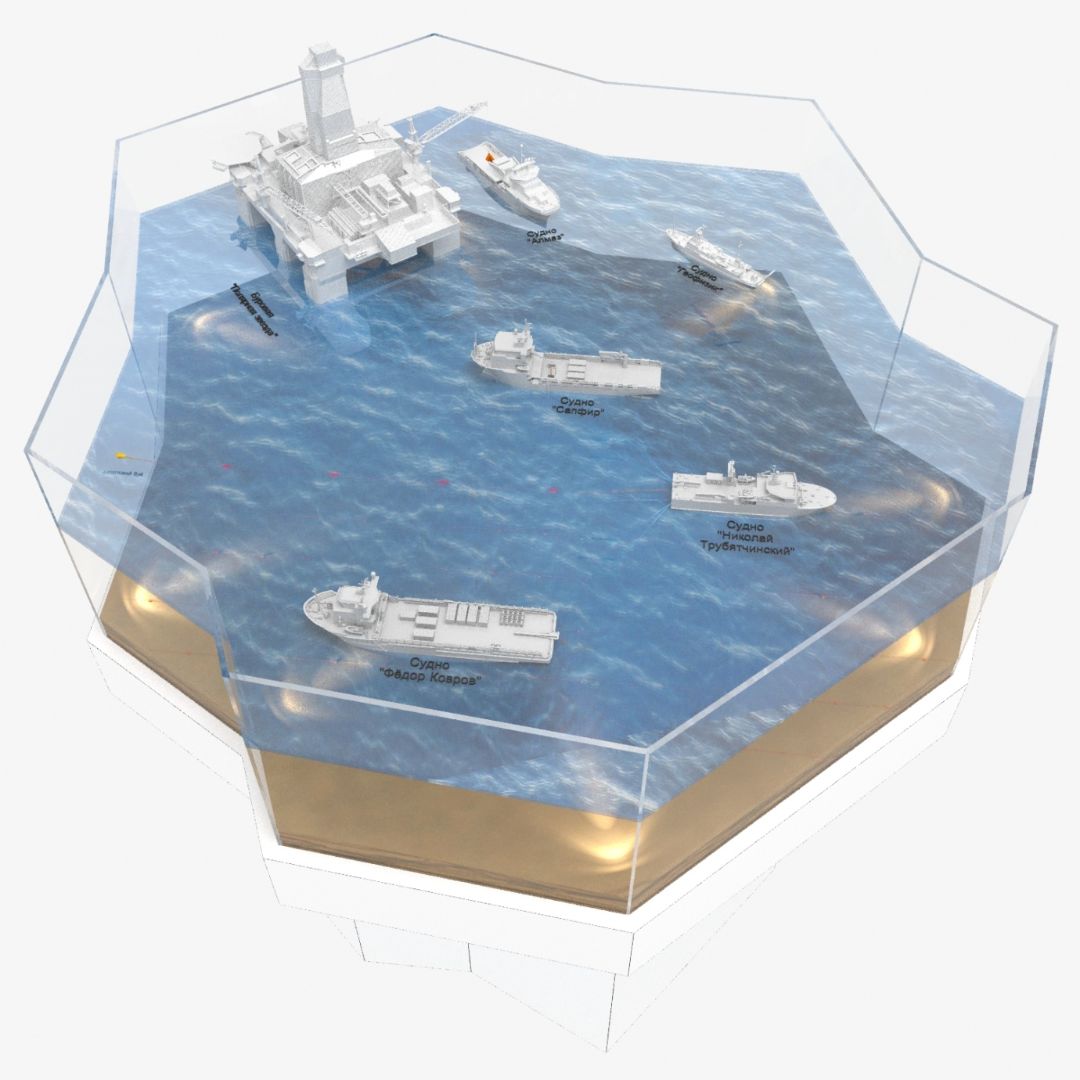

Сектор №1 – Судно «Николай Трубятчинский» выполняет буксировку от кормы в водной толще: сейсмокосы с хвостовым буем, кабеля с двумя магнитометрами и четырех линий пневмоисточников по две с каждого борта. Навстречу по параллельному курсу судно «Федор Ковров» выполняет постановку на дно линии с донными станциями «Краб». Параллельно опускаемой с судна «Федор Ковров» линии на дне находятся уже расставленные линии с донными станциями (5-7 линий).

Сектор №2 – Судно «Геофизик» стоит над точкой выполнения донного опробования, с кормы отведен портал и на дно опущен и установлен вибропробоотборник.

Сектор №3 – Плавучая полупогружная буровая установка (ППБУ «Полярная звезда» или ППБУ «Северное сияние») выполняет бурение разведочной скважины. От центра буровой вышки ко дну проходит буровая колонна, в точке устья скважины установлено противовыбросовое оборудование. Рядом с буровой установкой находится судно «Алмаз», с которого происходит забор (выгрузка) контейнера краном с буровой установки.

Сектор №4 – Судно «Сапфир» выполняет работы с телеуправляемым необитаемым подводным аппаратом (ТНПА). ТНПА опущен на кабеле на дно и производит обследование расположенного на дне трубопровода. Также на дне находятся устьевое оборудование скважин (1-3 шт) от которых проходят подводные трубопроводы к общему узлу соединения (манифольд), от манифольда далее уходит подводный трубопровод к стенке/ограждению макета (условно в сторону берега).
